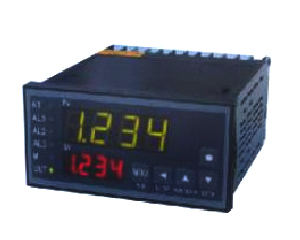

JM-XMC9系列PID调节仪

JM-XMC9系列PID调节仪
说明：
带30段升温、降温程序控制，功能强
①基本误差优于±0.2%F·S，16位A/D转换器，测控周期0.2秒，自整定
②抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级
③输入信号：热电阻，热电偶，直流电流，直流电压，远传压力表等
④外形尺寸：160×80(横/竖)，96×96，96×48(横/竖)，72×72，48×48
⑤仪表电源：220V AC，(9~30)V DC
⑥手/自动切换
基本配置：
测量、控制
扩展功能：
①报警输出：160×80，96×96，96×48三种尺寸多可加3点；
72×72，48×48可加1点
②变送输出
③外供电源(24V或12V)
④通讯接口：RS 232或RS 485
选型表
1：仪表基本功能
XMC9型为30段可编程PID调节器
2：外形尺寸
A：横式160×80×125或竖式80×160×125(W×H×L)
B：96×96×112(W×H×L)
C：横式96×48×112或竖式48×96×112(W×H×L)
3：面板形式
H：横式
S：竖式
F：方形
4：输入信号
E：热电偶或辐射感温计
R：热电阻或电阻
I： 直流电流
V：直流电压
M：mV信号
W：电位器
L：远传压力表
5：报警点数量
T0：无报警
T1~T3：1~3点报警
6：控制输出
C0：无输出
C1：电流输出(4~20)mA、(0~10)mA或(0~20)mA
C2：电压输出(0~5)V、(1~5)V
C3：电压输出(0~10)V
C4：固态继电器驱动电压输出
C5：可控硅无触点常开式输出
C6：可控硅过低触发输出
C7：继电器触点开关输出
7：变送输出
A0：无输出
A1：电流输出(4~20)mA、(0~10)mA或(0~20)mA
A2：电压输出(0~5)V、(1~5)V
A3：电压输出(0~10)V
A4：其它输出
8：外供电源
B0：无外供电源
B1：外供24V DC
B2：外供12V DC
B3：外供电压源
B4：外供恒流源
B5：其它
9：通讯接口
S0：无通讯接口
S1：RS 232接口
S2：RS 485接口
S3：RS 422接口
S4：BCD码接口(限A、B型仪表)
10：仪表电源
V0：220V AC
V1：24V DC
V2：12V DC
V3：其它
