氪气流量计
发表时间：2024-09-13 15:55:43

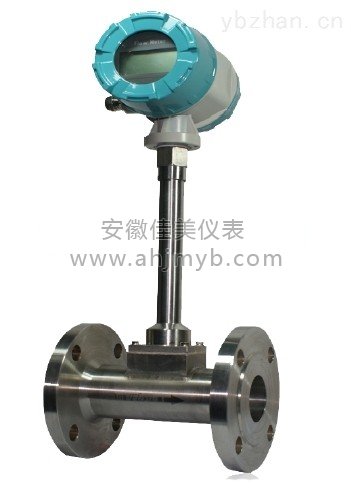

氪气流量计的详细资料：
概述
氪气流量计是根据卡门（Karman）氪气原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。 该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单完善量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
工作原理

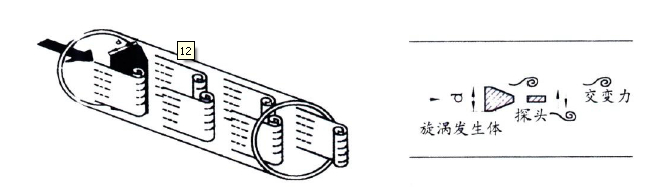

氪气流量计是由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门氪气。卡门氪气的频率与流体的流速成正比。 f = St × V/d 式中: f 氪气发生频率 (Hz) V 旋涡发生体两侧的平均流速(m/s) St 斯特罗哈尔系数（常数）
这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号（或标准信号）。
仪表特点与用途
特点：
n 无可动部件，长期稳定，结构简单便于安装和维护
n 采用消扰电路和抗振动传感头，具有一定抗环境振动性能
n 采用超低功耗单片微机技术，1节3.6V10AH锂电池可使用5年以上
n 由软件对仪表系数非线性进行修正，提高测量精度
n 压力损失小，量程范围宽
n 采用EEPROM对累积流量进行掉电保护，保护时间大于10年
用途： 本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
技术参数
公称通径(mm) | 20，25，40，50，65，80，100，125，150，200，250，300 |
仪表材质 | 1Cr18Ni 9Ti |
公称压力(MPa) | PN1.6MPa；PN2.5MPa； PN4.0MPa |
被测介质温度(℃) | -40～+250℃ ；-40～+350℃ |
环境条件 | 温度-10～+55℃，相对湿度5％～90％，大气压力86～106kPa |
精度等级 | 测量液体：示值的±0.5 测量气体或蒸汽：示值的±1.0、±1.5 |
量程比 | 1:10；1:15 |
阻力损失系数 | Cd<2.6 |
输出信号 | 传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器：两线制4 ~ 20mADC电流信号 |
供电电源 | 传感器：+12VDC 、+24VDC（可选） 变送器：+24VDC 现场显示型：仪表自带3.6V锂电池 |
信号传输线 | STVPV3×0.3（三线制），2×0.3（二线制） |
传输距离 | ≤500m |
信号线接口 | 内螺纹M20×1.5 |
防爆等级 | ExdIIBT6 |
防护等级 | IP65 |
允许振动加速度 | 1.0g |
选型
一般液体和气体适用流量范围(见表3）
口径 (mm) | 液体 | 气体 | ||||||||
流量 | 频率 | 流量 | 频率 | |||||||
(m3/h) | (Hz) | (m3/h) | (Hz) | |||||||
20 | 1~10 | 40~396 | 5.5~50 | 218~1982 | ||||||
25 | 1.6~16 | 32~325 | 8.5~70 | 172~1420 | ||||||
40 | 2.5~25 | 13~130 | 22~220 | 115~1147 | ||||||
50 | 3.5~35 | 9~93 | 36~320 | 96~854 | ||||||
65 | 6.5~68 | 8~82 | 50~480 | 61~583 | ||||||
80 | 10~100 | 6~65 | 70~640 | 45~417 | ||||||
100 | 15~150 | 5~50 | 130~1100 | 43~367 | ||||||
125 | 27~275 | 5~47 | 200~1700 | 33~290 | ||||||
150 | 40~400 | 4~40 | 280~2240 | 27~221 | ||||||
200 | 80~800 | 3~33 | 580~4960 | 24~207 | ||||||
250 | 120~1200 | 3~26 | 970~8000 | 20~171 | ||||||
300 | 180~1800 | 2~22 | 1380~11000 | 17~136 | ||||||
注：表中频率为理论值。液体使用流量范围的测试条件是常温水（t=20℃，ρ=1000kg/m3）。气体使用测量范围的测试条件是常温常压的空气（t=20℃，P=101.325kPa，ρ=1.205 kg/m3）
已知标准状态下的体积流量换算成工况下的体积流量 一般气体的计量单位常用标准状态体积计量单位，即标准立方米/小时（Nm3/h），简称“标方”。按以下公式先将标准状态体积流量换算成工况状态体积流量，即 立方米/小时 （m3/h） 然后再与表3 适用流量范围进行比较。
式中：
Q 工：被测介质工况状态下的体积流量。（m3/h）
Q 标：被测介质标况状态下的体积流量。（Nm3/h，20℃，0.1013MPa 正压力下）
T 工：被测介质工况状态下的介质温度。
P 工：被测介质工况状态下的介质压力，表压。(MPa)
对于饱和蒸汽，可按表4 所给质量流量的范围对照选取。 4．对于过热蒸汽，则应先对照过热蒸汽表（表5）查出其相应温度及压力(取正压力：表压+1)下的密度值，然后根据给定的质量流量通过下式计算出对应的体积流量，再与表4 相应口径蒸汽流量对照选型。
压力损失的计算
计算压力损失是否对工艺管线有影响，由下式计算：
DP=1.2r × V2(Pa) 式中：DP：压力损失(Pa) r ：介质密度 V：管内平均流速(m/s)
被测介质为液体时，为防止气化和气蚀，应使传感器的液体压力符合下式要求： P≥2.6DP + 1.25P1（Pa正压力） 式中：DP：压力损失值（Pa） P1 ：流体的蒸汽压（Pa正压力）
结构形式与安装形式

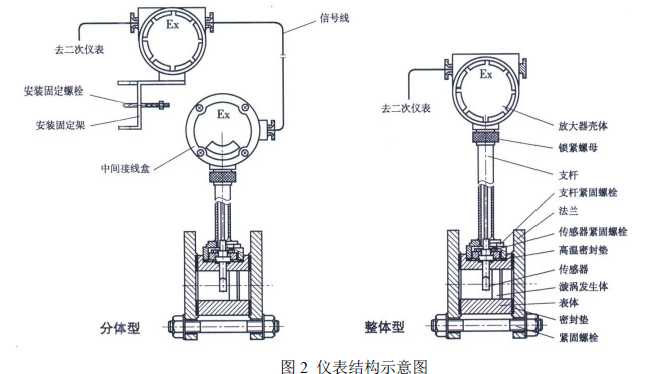

结构形式

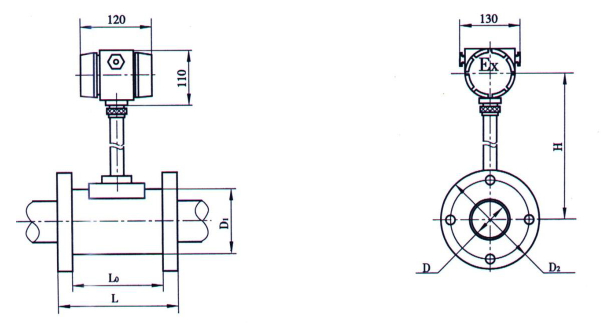

外形与尺寸

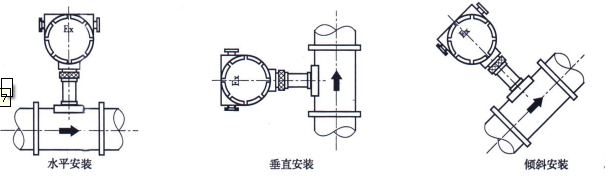

流量计的安装形式

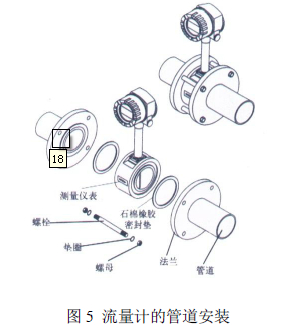

流量计的管道安装
