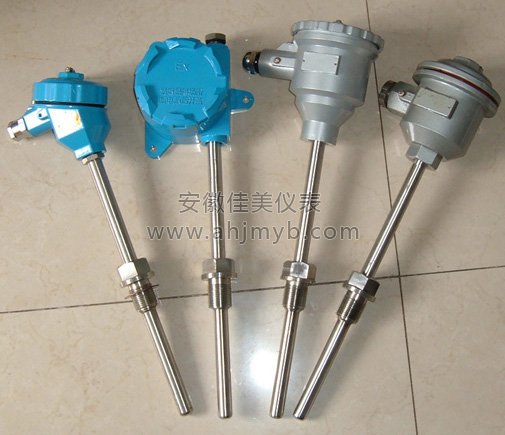

隔爆热电阻

佳美仪表集团承诺：

质量稳定：实行全过程质量监控，细致入微，多方面检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进流水线，充足的备货，缩短了交货期！

产品特点：

1、应用

通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。

2、特点

二线制输出4-20mA，抗干扰能力强；

节省补偿导线及安装温度变送器费用；

节省范围大；

冷端温度自动补偿，非线性校正电路；

3、工作原理

  热电阻在工作状态下所测得的热电阻的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA电信号给工作仪表，工作仪表便显示所对应的温度值。

隔爆热电阻利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。热电阻产生的电阻值经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工人仪表，工作仪表显示出所对应的温度值。

测量范围及允差

输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100

输出方法： 二线制

精度等级：

温度变送器精度等级：0.1 0.2 0.5

显示器精度等级：模拟指示式2.5级;数字显示式0.5级.

供电电源：24V.DC±10℅

防护等级：IP65

防爆等级：

隔爆型：dⅡBT4 dⅡCT5 dⅡCT6

本质安全型：iaⅡCT6

绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.

热响应时间： 当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；

基本误差： 仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
