耐磨热电偶

佳美仪表集团承诺：

质量稳定：实行全过程质量监控，细致入微，多方面检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进流水线，充足的备货，缩短了交货期！

产品特点：

  耐磨抗震热电偶是电厂循环流化订锅炉,沸腾锅炉,粉磨煤机造气炉和水泥厂系列窑头,窑尾,炉头罩及化工,冶炼等高温耐磨环境较为理想的高技术类专用产品,G系列博采众长,采用独特的工艺配方,在失态平衡中制作出耐磨合金该产品与普通不锈钢金属,金属陶瓷保护管,与市场上同类耐磨合金保护管相比,其使用寿命提高1-5倍.由于环境温度差,温控点过高,振动较大,鼓风机风速过高,磨损严重,造成温度测量非常困难,使用寿命很短暂,一般的耐磨合金只有10-90天就磨透损坏,烧弯,折断,造成热电偶损坏,给用户带来很大的损失和不必要的麻烦,本公司的G恰弥补了这个缺点.

  G系列抗冲刷,耐磨热电偶经过数百厂家,每年近万次的使用,反应很好,在很多场合具有的实力,可以同进口产品相媲美.该产品具有抗振,耐磨,耐腐蚀,灵敏度高,稳定性好,准确性高,使用寿命长等优点,是目前电厂,水泥厂,化工冶炼厂等高温耐磨领域可选温度测量保护管.

主要技术参数

电气出口：M20×1.5，NPT1/2

耐磨头硬度：HRC60-65

防护等级：IP65

型号及规格

保护管材质为1Cr18Ni9Ti，其余材质根据协议订货

耐磨热电偶自由端温度补偿

    由热电偶测量原理可知，热电偶的输出电势只有在自由端温度不变的条件下，才与工作端温度成单值函数关系。实际应用时，由于热电偶自由端离工作端较近，且又处于大气中，其温度受到测量对象和周围环境温度波动的影响，因而自由端温度难以保持恒定，这样会发生测量误差。为了消除这种误差，可采用下列温度补偿或修正措施。

1.冷端恒温法

    把耐磨热电偶自由端置于某些温度不变的装置中。

2.补偿导线法

    采用一种特殊导线，即热电偶补偿导线，将热电极加长，使自由端远离工作端，放置到恒温或温度波动较小的地方。

3.自由端温度校正法

    如耐磨热电偶自由端温度偏离0℃，但稳定在To，应按下式对仪表示值进行修正:

                            E(T,O℃)=E(T.To)+-E(To,O℃)

式中E(T,O℃), E(To,O℃)—热电偶白由端为0℃，工作端沮度为T和T0时的电势值(由热电偶分度表中查得);

                    E(T, To)—热电偶工作在T和T0时，仪表测出的热电势值。

4.电桥补偿法

在耐磨热电偶与显示仪表之间接入一个直流不平衡电桥(常称为冷端补偿器)，当热电偶自由端温度升高，导致回路总电势偏低时.这个电桥感受自由端温度的变化，产生一个电位差，其数俏刚好与热电偶降低的电动势相同.两者互相补偿，这样，测量仪表上测到的电动势将不随自由端温度而变化。

热电偶的测温电路及应用

1.测量某点温度基本电路

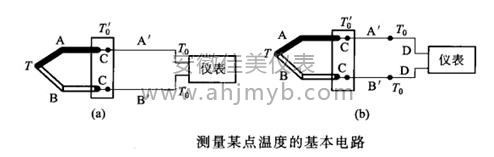

常采用一个耐磨热电偶通过补偿导线和指示仪表连接的电路，如图所示

2. 测量两点之间温度差

将两个同型号的耐磨热电偶配用相同的补偿导线，其接线应使两热电势反向串联，此时仪表便可测得两点同的温度差值，如图所示。

3.测量设备中的平均温度

通常用几只同型号的耐磨热电偶并联在一起。
